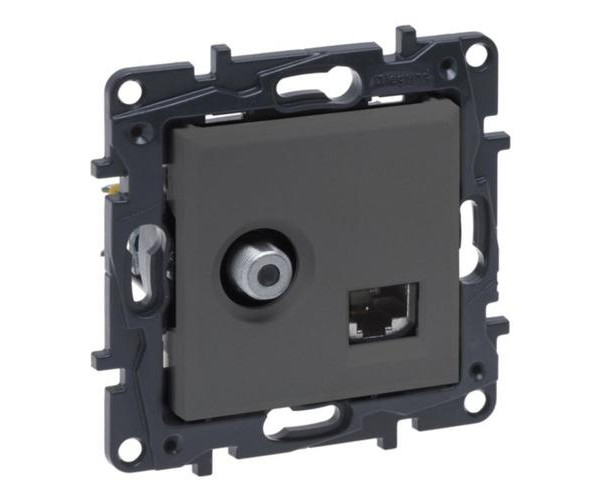

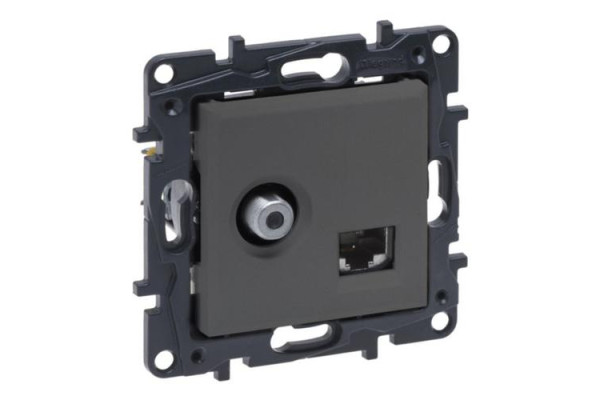

Комбінована
розетка Legrand NILOE STEP (арт. 863477) об’єднує в одному модулі телевізійне
гніздо типу F (TV) та комп’ютерне гніздо RJ45 категорії 6 UTP. Виріб належить
до серії NILOE STEP, яка поєднує сучасний дизайн із плавними лініями та
простоту монтажу. Колір – сталь (матова металева текстура, стійка до подряпин
та відбитків пальців). Розетка виконана як окремий модуль, що встановлюється
в рамки NILOE STEP (одномісні, багатомісні), дозволяючи створювати
багатофункціональні блоки поряд з розетками, вимикачами та іншими
пристроями.
Телевізійна частина:
Тип: термінальна («зірка») – призначена для кінцевого підключення
телевізора, ресивера або радіоприймача. Не має вихідного гнізда для
продовження лінії, що забезпечує мінімальне загасання сигналу.
З’єднання: штекерне – на лицьовій панелі розташоване різьбове гніздо типу F
(F‑connector), стандартне для супутникового, кабельного та ефірного
телебачення.
Хвильовий опір: 75 Ом.
Діапазон частот: 5 – 2400 МГц (охоплює FM-радіо, ефірне телебачення
UHF/VHF, кабельне телебачення, супутникове DVB‑S/S2).
Згасання зворотних втрат (Return Loss): ≥ 10 дБ у всьому діапазоні.
Екранування: подвійне металеве екранування для захисту від зовнішніх
електромагнітних завад.
Клеми підключення: на задній панелі – різьбовий F-роз’єм для нагвинчування
F-штекера кабелю.
Мережева частина (RJ45):
Категорія: 6 (Cat.6) відповідно до TIA/EIA‑568‑C.2 та ISO/IEC 11801.
Пропускна здатність: до 250 МГц.
Підтримувані додатки: 1000BASE‑T (Gigabit Ethernet), 2.5GBASE‑T, 5GBASE‑T,
10GBASE‑T на відстані до 55 м; повна сумісність з PoE/PoE+ (до 30 Вт).
Тип екранування: UTP (unshielded twisted pair) – неекранована кручена пара,
але з внутрішніми компенсаційними схемами для забезпечення параметрів
категорії 6.
Підключення: IDC (insulation‑displacement) клеми для одножильної крученої
пари 22–24 AWG, маркування T568A/T568B на корпусі.
Контакти RJ45: позолочена фосфорна бронза, ресурс не менше 1000 циклів
вставлення/виймання.
Конструктивні особливості:
Механізм має два незалежних входи: коаксіальний (F-тип) на задньому боці
для підключення антенного кабелю та IDC-клеми для підключення
UTP-кабелю.
Корпус виготовлений з ударостійкого самозатухаючого полікарбонату (клас
горючості V‑0 за UL 94), UV-стабілізованого, стійкого до вицвітання.
Глибина монтажної частини – близько 30 мм, що дозволяє встановлювати
розетку в підрозетники глибиною від 40 мм.
Універсальне кріплення з розпірними лапками підходить для монтажу в
суцільних стінах; також передбачена фіксація гвинтами.
Переваги:
Економія місця: один модуль замість двох окремих – ідеальне рішення для
обмежених просторів, де потрібен доступ як до телебачення, так і до інтернету
(наприклад, біля телевізора, у робочій зоні).
Висока продуктивність: категорія 6 забезпечує роботу Gigabit Ethernet і
готова до підвищення швидкості; телевізійна частина підтримує всі сучасні
стандарти мовлення включно з супутниковим сигналом та DOCSIS.
Надійне екранування: роздільне екранування TV-тракту та продумана топологія
плати мінімізують взаємний вплив мережевого та антенного сигналів.
Простий монтаж: підключення антенного кабелю виконується через F-штекер
(обтискний або накручуваний), мережевого – через IDC-клеми з кольоровим
маркуванням без паяння.
Дизайн: сучасна матова металева поверхня кольору сталь, стійка до подряпин
та відбитків пальців, гармонійно поєднується з іншими пристроями серії NILOE
STEP.
Нетривіальні факти:
У комбінованих розетках важливою є ізоляція між високочастотним (TV) та
низькочастотним (Ethernet) трактами. Конструкція Legrand забезпечує достатнє
розділення, що дозволяє використовувати обидва порти одночасно без внесення
додаткових завад.
Телевізійна частина, виконана за схемою «зірка», має мінімальне загасання
(зазвичай <0,5 дБ у пасивному режимі), що особливо важливо для слабких
супутникових сигналів або при великій довжині кабелю.
Категорія 6 UTP у поєднанні з TV-розеткою часто використовується для
організації «триплексу» (інтернет + телебачення + телефон) в системах FTTB
(Fiber to the Building), де коаксіальний кабель слугує для доставки
телевізійного сигналу, а кручена пара – для доступу до інтернету.
Полікарбонат корпусу має UV-стабілізацію, що забезпечує збереження кольору
протягом 10–15 років навіть при встановленні на прямих сонячних
ділянках.
Монтажні зауваження:
Для антенної частини використовуйте коаксіальний кабель 75 Ом (RG‑6,
SAT‑703 або аналог) з обтиснутим F-штекером. Не допускається підключення
кабелю без штекера безпосередньо до клем.
Для мережевої частини дотримуйтесь однакового стандарту підключення (T568A
або T568B) на обох кінцях лінії. Рекомендована довжина зачистки пар – не
більше 13 мм.
При монтажі в одну рамку з іншими пристроями враховуйте глибину
підрозетника – рекомендується глибина не менше 40 мм для комфортного
розміщення кабелів.
Для очищення використовуйте м’яку вологу тканину без абразивних
засобів.
Гарантійний термін на виріб – 24 місяца за умови дотримання правил монтажу
та експлуатації. |
