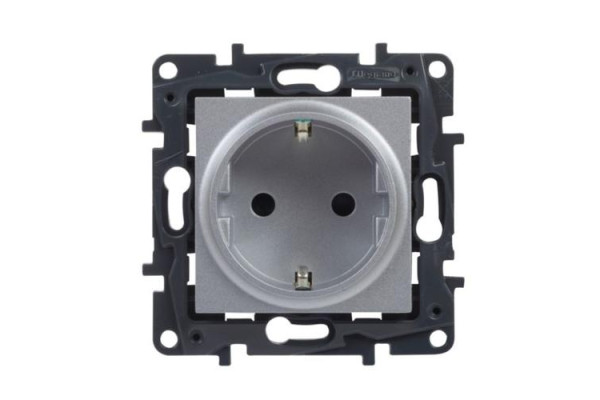

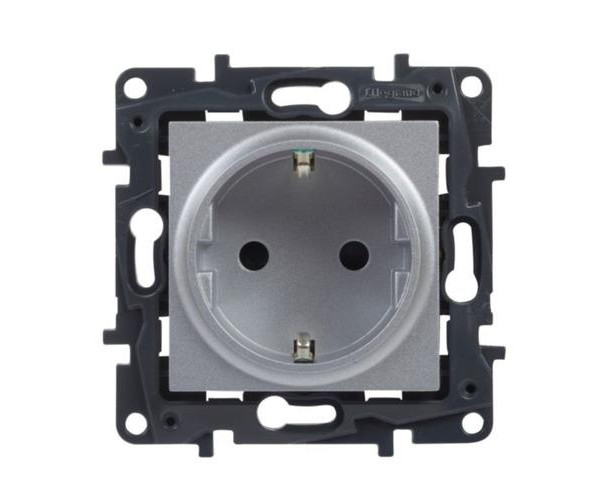

Силова
розетка Legrand NILOE STEP (арт. 863420) з заземленням (2К+З) призначена для
підключення електроприладів зі стандартними вилками типу F (Schuko) на струм
до 16 А. Виріб належить до серії NILOE STEP, яка поєднує сучасний дизайн із
плавними лініями та надійністю. Колір – сталь (матова металева текстура,
стійка до подряпин та відбитків пальців).

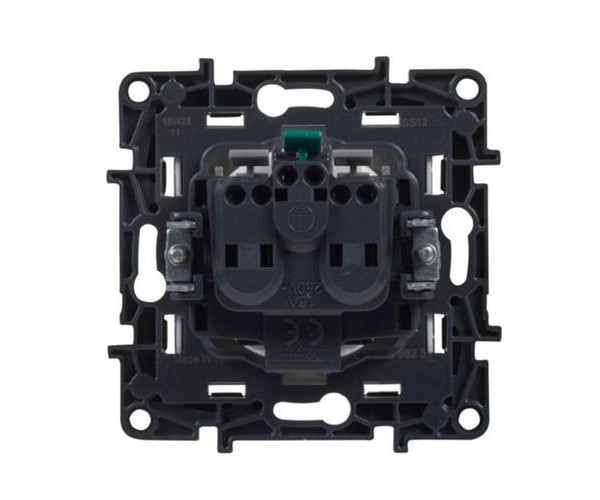

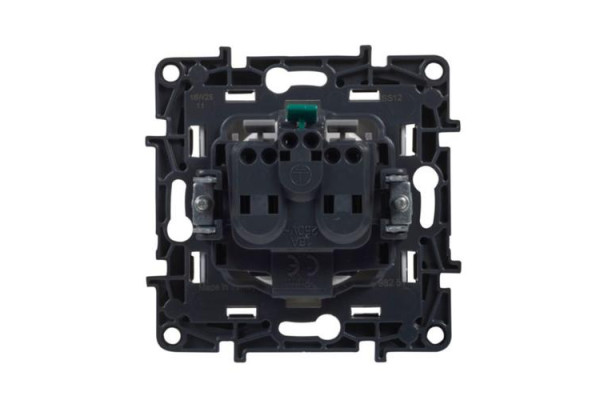

Модель оснащена пружинними (автоматичними) клемами на кожному контакті
(фаза, нейтраль, захисне заземлення). Зачищений провід вставляється до упору
без використання гвинтів – пружина створює постійне зусилля затиску, яке
автоматично компенсує температурні розширення та вібрації. Це виключає
потребу в періодичному підтягуванні контактів і робить монтаж швидшим,
незалежним від кваліфікації виконавця. Клеми розраховані на мідні одножильні
проводи перетином до 2,5 мм²; для багатожильних проводів обов’язкове
застосування наконечників (НШВІ або аналогів) згідно з інструкцією
виробника.
Номінальні параметри: 16 А, 250 В змінного струму. Контактна група виконана
з латуні з фосфорним покриттям, що забезпечує високу провідність, пружність і
стійкість до корозії. Контакти мають спеціальну форму, яка гарантує надійне
прилягання до штирів вилки з мінімальним перехідним опором.
Захисні особливості: розетка оснащена автоматичними захисними шторками
(затворами), які закривають отвори для струмопровідних штирів, коли вилка не
вставлена. Це запобігає випадковому дотику сторонніх предметів (наприклад,
дитячих пальців або металевих предметів) до струмопровідних частин. Захисні
шторки відкриваються лише при одночасному введенні обох штирів вилки, що
відповідає вимогам стандарту безпеки IEC 60884-1.

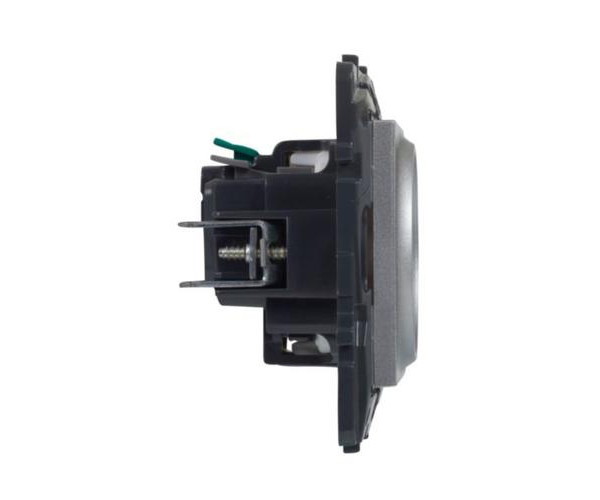

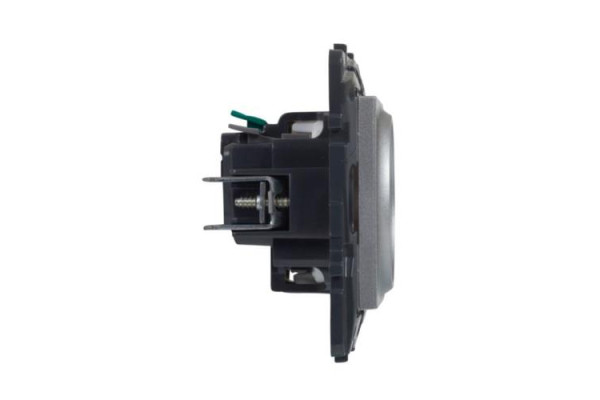

Конструктивні особливості: механізм має глибину монтажної частини близько
30 мм, що дозволяє встановлювати розетку в стандартні підрозетники глибиною
від 40 мм. Універсальне кріплення з розпірними лапками підходить для монтажу
в суцільних стінах; також передбачена фіксація гвинтами для підвищеної
надійності. Корпус виконаний з самозатухаючого полікарбонату (клас горючості
V‑0 за UL 94), UV-стабілізованого.
Сумісність: розетка призначена для використання з рамками серії NILOE STEP
(одномісними, двомісними тощо), що дозволяє створювати багатофункціональні
блоки поряд з вимикачами, перемикачами, USB-зарядками та іншими
пристроями.
Переваги:
Автоматичні клеми: швидкий монтаж, надійний контакт без обслуговування,
стабільний затиск незалежно від температурних коливань.
Захисні шторки: підвищена безпека для дітей та захист від випадкового
дотику.
Довговічність: латунні контакти з фосфорним покриттям, стійкі до
корозії.
Дизайн: сучасна матова металева поверхня кольору сталь, стійка до подряпин
та відбитків пальців.
Модульність: сумісність з рамками NILOE STEP, легке створення багатомісних
блоків.
Нетривіальні факти:
Захисні шторки в розетках Legrand виконані за механізмом, що вимагає
одночасного введення обох штирів вилки. Це не тільки захищає від дітей, але й
запобігає випадковому контакту з фазою при використанні нестандартних вилок
або пошкоджених кабелів.
Пружинні клеми виключають ризик ослаблення контакту через вібрацію або
температурні цикли, що особливо важливо в приміщеннях із змінним
навантаженням або при використанні потужних приладів.
Застосування фосфорної бронзи для контактів забезпечує високу пружність
навіть після тисяч циклів вставлення/виймання, що гарантує стабільний
електричний контакт протягом усього терміну служби.
Полікарбонат корпусу має UV-стабілізацію, що забезпечує збереження кольору
навіть при встановленні на прямих сонячних ділянках.
Монтажні зауваження:
Для підключення зніміть ізоляцію на довжину, вказану на корпусі (зазвичай
10–12 мм). Жила має бути рівною, без задирок.
Для багатожильних проводів обов’язково використовуйте наконечники
(НШВІ).
Розетка встановлюється в підрозетник після фіксації механізму, потім
защіпається декоративна рамка (якщо використовується багатомісна рамка,
механізми фіксуються в ній спочатку).
Для очищення використовуйте м’яку вологу тканину без абразивних
засобів.
Гарантійний термін на виріб – 24 місяці за умови дотримання правил монтажу
та експлуатації. |
