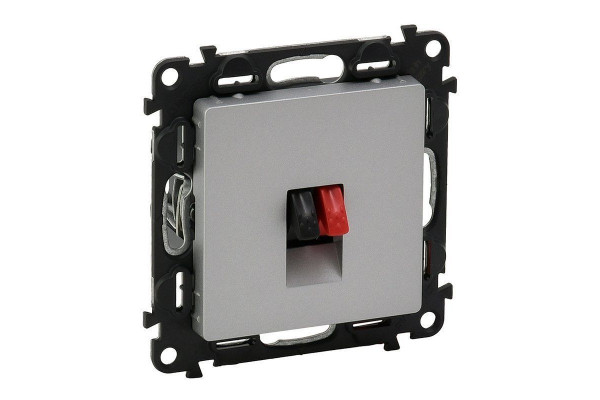

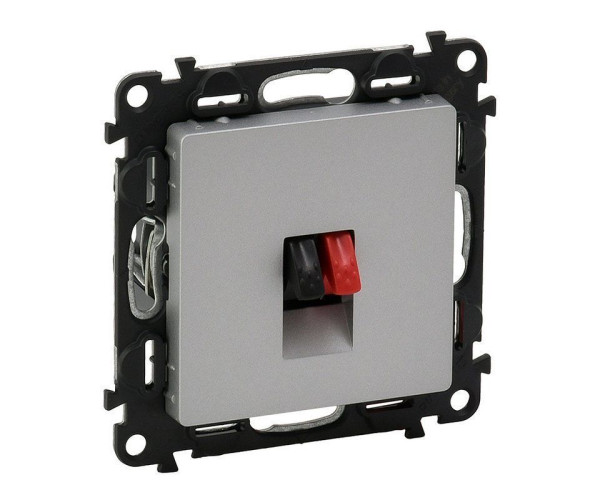

Аудіорозетка
Legrand Valena LIFE (арт. 753672) призначена для підключення джерел звуку
(смартфонів, планшетів, ноутбуків, телевізорів, підсилювачів) до акустичних
систем, а також для організації проводових аудіоканалів у системах «розумний
дім», домашніх кінотеатрах та мультимедійних зонах. Виріб виконаний у
модульному форматі: механізм постачається окремо від декоративної рамки, що
дозволяє комбінувати його з будь-якими рамками серій Valena LIFE, а також із
рамками Valena IN’MATIC та Allure завдяки єдиній системі кріплення.
Встановлюється в стандартний підрозетник. Колір – алюміній (матова металева
поверхня).
Тип розетки:
Модель оснащена одним стерео-гніздом 3,5 мм (mini‑jack) – універсальним
роз’ємом для передачі аналогового аудіосигналу. Підходить для підключення
навушників, аудіокабелів до колонок або для створення прихованих
аудіоліній.
Технічні характеристики:
Тип конектора: 3,5 мм стерео (TRS) – два канали (лівий/правий) та загальна
земля.
Номінальний імпеданс: 75 Ом (сумісність з більшістю споживчої
аудіотехніки).
Матеріал контактів: позолочена фосфорна бронза (товщина золотого покриття
не менше 0,8 мкм) – забезпечує низький перехідний опір, стійкість до корозії
та довговічність.
Екранування: подвійне металеве екранування (індивідуальний екран гнізда +
загальний екран корпусу) для мінімізації зовнішніх електромагнітних завад та
усунення фону (гулу).
Клеми підключення: гвинтові, марковані L (лівий канал), R (правий канал),
GND (земля). Розраховані на мідні провідники перетином до 2,5 мм² (як
одножильні, так і багатожильні).
Конструктивні особливості:
Механізм має глибину монтажної частини близько 30 мм, що дозволяє
встановлювати розетку в підрозетники глибиною від 40 мм.
Корпус виготовлений з ударостійкого самозатухаючого полікарбонату (клас
горючості V‑0 за UL 94) з декоративним покриттям «Алюміній», стійким до
подряпин та вицвітання.
Універсальне кріплення з розпірними лапками підходить для монтажу в
суцільних стінах; також передбачена фіксація гвинтами.
Переваги:
Естетика та порядок: дозволяє приховати аудіокабелі в стіні, уникаючи неохайних
проводів, що тягнуться по підлозі або стінах. Ідеально для настінних
телевізорів, проекторів, акустичних систем.
Висока якість сигналу: завдяки позолоченим контактам та подвійному
екрануванню втрати сигналу мінімальні, а завади від силових кабелів або інших
пристроїв практично відсутні.
Універсальність: підходить для будь-яких пристроїв з виходом/входом 3,5 мм:
смартфонів, планшетів, ноутбуків, телевізорів, підсилювачів, активних
колонок, сабвуферів.
Модульність: встановлюється в будь-яку рамку Valena LIFE, що дозволяє
створювати індивідуальні комбінації з розетками, вимикачами, мережевими
портами.
Простий монтаж: гвинтові клеми з чітким маркуванням дозволяють виконати
підключення без паяння.
Нетривіальні факти:
У професійному аудіомонтажі використання стінних аудіорозеток замість
прямого прокладання кабелю дозволяє зберегти цілісність стін і дає змогу
легко змінювати конфігурацію системи без капітального ремонту.
Завдяки гальванічній розв’язці (у якісних моделях) аудіорозетка може
працювати як комутаційний елемент для багатокімнатних аудіосистем
(multiroom), де джерело сигналу знаходиться в одній кімнаті, а акустика – в
іншій.
Позолочене покриття контактів не тільки покращує провідність, але й
запобігає окисленню, що особливо важливо в приміщеннях з підвищеною вологістю
(ванні кімнати, басейни) або при довготривалій експлуатації без частого
використання.
Монтажні зауваження:
Для підключення використовуйте якісний аудіокабель з екрануванням
(наприклад, мікрофонний або інструментальний кабель) для зменшення
фону.
При підключенні дотримуйтесь полярності: центральні контакти штекера –
сигнальні (L/R), зовнішні – земля (GND). Клеми на розетці мають відповідне
маркування.
Рекомендується залишати запас кабелю в підрозетнику (не менше 100 мм) для
зручності монтажу.
Не допускається прокладання аудіокабелю поряд із силовими лініями без
додаткового екранування – це може викликати наведення змінного струму (фон 50
Гц).
Гарантійний термін на виріб – 12 місяців за умови дотримання правил монтажу
та експлуатації. |
