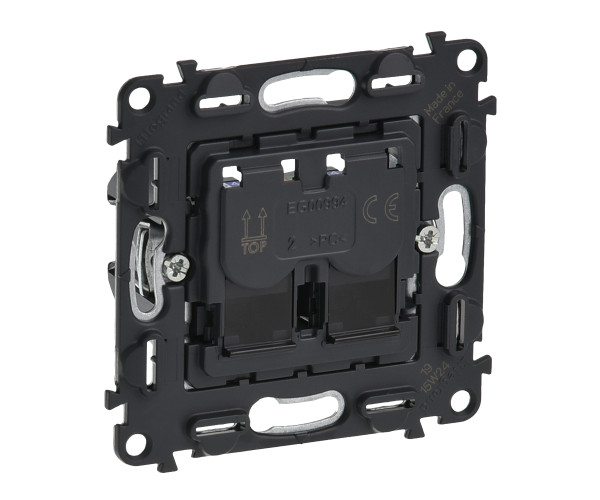

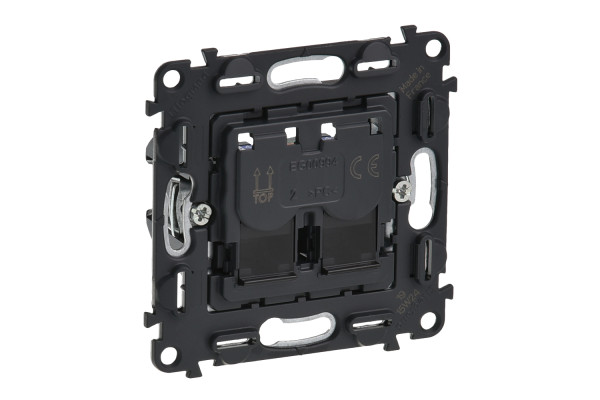

Подвійна
комп’ютерна розетка Legrand Valena IN’MATIC (арт. 753043) призначена для
підключення двох незалежних ліній локальної мережі (Ethernet) в одному
модулі. Виріб виконаний у модульному форматі, сумісний з декоративними
рамками та лицьовими панелями серій Valena (IN’MATIC, Allure, Life тощо).
Встановлюється в один стандартний підрозетник, дозволяючи організувати два
високошвидкісні мережеві порти на одному робочому місці або в точці доступу
без додаткового місця.
Технічні характеристики:
Категорія: 6 (Cat.6) відповідно до стандартів TIA/EIA‑568‑C.2 та ISO/IEC
11801.
Пропускна здатність: до 250 МГц (удвічі вище, ніж у Cat.5e).
Підтримувані додатки: 1000BASE‑T (Gigabit Ethernet), 2.5GBASE‑T, 5GBASE‑T
на обмежених відстанях, 10GBASE‑T на відстані до 55 м (при використанні в
каналі категорії 6). Повна сумісність із PoE (Power over Ethernet) 802.3af
(15,4 Вт), PoE+ 802.3at (30 Вт) та PoE++ 802.3bt (до 60 Вт) за умови
правильного монтажу.
Тип екранування: UTP (unshielded twisted pair) – неекранована кручена пара.
Конструкція з компенсаційними схемами на друкованій платі забезпечує жорсткі
параметри перехресних завад (NEXT, PS‑NEXT) та зворотних втрат (return loss),
необхідні для категорії 6.
Конструкція та підключення:
Кожен порт оснащений IDC (insulation‑displacement) клемами для підключення
одножильної крученої пари 22–24 AWG (0,64–0,51 мм). Провід зачищається без
зняття ізоляції – леза клеми прорізають ізоляцію та забезпечують надійний
контакт при затисканні спеціальним інструментом (кросовим ножем). На корпусі
нанесена кольорова маркування за схемами T568A та T568B для обох стандартів
підключення, що унеможливлює помилки під час монтажу.
Контакти RJ45 (8P8C) виконані з позолоченої фосфорної бронзи (товщина
золотого покриття не менше 0,8 мкм, що відповідає класу надійності), що
гарантує низький перехідний опір, стійкість до корозії та ресурс не менше
1000 циклів вставлення/виймання згідно з IEC 60603‑7.
Корпус механізму виготовлений з ударостійкого самозатухаючого полікарбонату
(клас горючості V-0 за UL 94).
Переваги:
Подвійний порт в одному модулі: замість двох окремих розеток
використовується одне місце в рамці, що особливо цінно при обмеженій
кількості постів на стіні або при створенні багатофункціональних
блоків.
Категорія 6 для майбутнього: пропускна здатність 250 МГц дозволяє
підтримувати не лише сучасний Gigabit Ethernet, але й перспективні додатки
2.5G/5G Ethernet, а також 10-гігабітну мережу на обмежених відстанях. Це
робить розетку готовою до підвищення швидкості без заміни кабельної
інфраструктури.
Покращений захист від перехресних завад: внутрішня друкована плата містить
компенсаційні схеми, які знижують вплив перехресних завад (NEXT, FEXT) та
вирівнюють затримки сигналу в парах (delay skew), що критично для
високошвидкісної передачі даних та додатків із синхронізацією (HDBaseT, AVB).
Сумісність із PoE++: якісний IDC-контакт здатний витримувати струми до 1,5
А, що дозволяє використовувати розетку для живлення потужних пристроїв:
PTZ-камер, точок доступу Wi‑6, світлодіодних панелей з PoE тощо.
Надійність монтажу: IDC-клеми з маркуванням T568A/T568B забезпечують швидке
та безпомилкове підключення. Конструкція клеми забезпечує постійне зусилля
затиску, яке не послаблюється з часом.
Нетривіальні факти:
Категорія 6 була розроблена спеціально для підтримки 10GBASE‑T (10 Gbit/s)
на обмежених відстанях до 55 м. На відміну від Cat.5e, яка не гарантує
стабільну роботу на таких швидкостях, Cat.6 має жорсткі вимоги до параметрів
ACR (відношення сигнал/перехресна завада), що дозволяє використовувати її в
центрах обробки даних та для відеоспостереження 4K/8K.
У розетках категорії 6 внутрішнє компонування друкованої плати виконано з
мінімальним розкриттям пар, що зменшує взаємні наведення. Це особливо важливо
для подвійних розеток, де два порти розташовані близько один до одного –
завдяки якісній топології вони не створюють додаткових завад.
Хоча розетка позначена як UTP, багато моделей Legrand мають вбудований
металевий екрануючий ковпачок на платі, який знижує випромінювання та
підвищує стійкість до зовнішніх завад, зберігаючи при цьому простоту монтажу
без заземлення.
Монтажні зауваження:
Для підключення кабелю UTP необхідно використовувати спеціальний інструмент
– кросовий ніж (інструмент для обтиску IDC) із зусиллям, що відповідає
специфікації. Затискання викруткою або іншими непрофільними інструментами
може пошкодити контакти або створити ненадійне з’єднання.
Рекомендується залишати запас кабелю (не менше 100 мм) для можливості
перезакладання.
Необхідно дотримуватися однакового стандарту підключення (T568A або T568B)
на обох кінцях лінії (розетка – патч-панель).
Для кабелів з екраном (FTP, S/FTP) слід використовувати відповідні
екрановані розетки; дана модель призначена для неекранованої крученої
пари.
Гарантійний термін на виріб – 12 місяців за умови дотримання правил монтажу
та експлуатації. |
