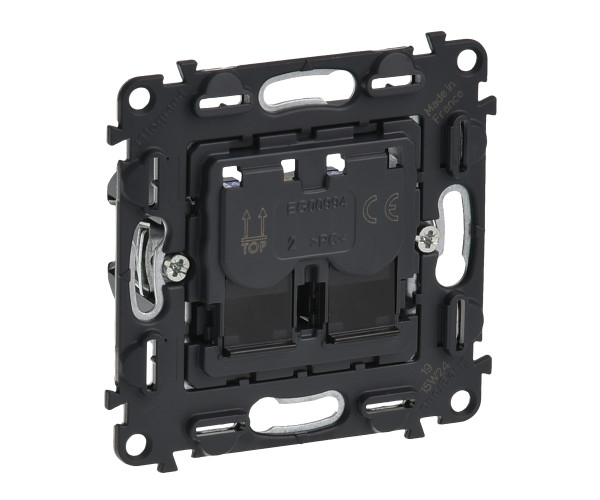

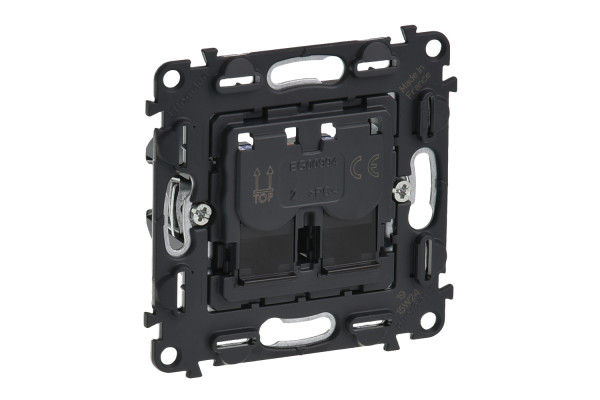

Подвійна
комп’ютерна розетка Legrand Valena IN’MATIC (арт. 753049) призначена для
підключення двох незалежних ліній локальної мережі (Ethernet) в одному
модулі. Виріб виконаний у модульному форматі, сумісний з декоративними
рамками та лицьовими панелями серій Valena (IN’MATIC, Allure, Life тощо).
Встановлюється в один стандартний підрозетник, дозволяючи організувати два
високошвидкісні мережеві порти з підвищеним захистом від електромагнітних
завад.
Технічні характеристики:
Категорія: 6a (Cat.6a) відповідно до стандартів TIA/EIA‑568‑C.2 та ISO/IEC
11801.
Пропускна здатність: до 500 МГц (удвічі вище, ніж у Cat.6, та вп’ятеро
вище, ніж у Cat.5e).
Підтримувані додатки: 1000BASE‑T (Gigabit Ethernet), 2.5GBASE‑T, 5GBASE‑T,
10GBASE‑T (10 Gbit/s) на повній довжині каналу 100 м (на відміну від Cat.6,
де 10GBASE‑T обмежена 55 м). Повна сумісність із PoE (Power over Ethernet)
802.3af (15,4 Вт), PoE+ 802.3at (30 Вт) та PoE++ 802.3bt (до 60–90 Вт) за
умови правильного монтажу.
Тип екранування: STP (shielded twisted pair) – екранована кручена пара.
Кожен порт має індивідуальний металевий екран, з’єднаний із загальним
контактом заземлення на механізмі. Це забезпечує захист від зовнішніх
електромагнітних завад (EMI) та знижує випромінювання самої лінії.
Конструкція та підключення:
Кожен порт оснащений IDC (insulation‑displacement) клемами для підключення
одножильної крученої пари 22–24 AWG (0,64–0,51 мм). Провід зачищається без
зняття ізоляції – леза клеми прорізають ізоляцію та забезпечують надійний
контакт при затисканні спеціальним інструментом (кросовим ножем). На корпусі
нанесена кольорова маркування за схемами T568A та T568B для обох стандартів
підключення.
Контакти RJ45 (8P8C) виконані з позолоченої фосфорної бронзи з товщиною
золотого покриття не менше 0,8–1,0 мкм, що забезпечує надійність при частих
підключеннях (ресурс не менше 1000 циклів) та стійкість до корозії в умовах
підвищеної вологості.
Екранування: корпус механізму оснащений металевим екраном, який з’єднується
з екраном кабелю через затискач для дренажного провідника або фольги. На
механізмі передбачено контакт для підключення до системи заземлення (через
металевий підрозетник або окремий провідник).
Переваги:
Категорія 6a для 10-гігабітних мереж: забезпечує повноцінну роботу
10GBASE‑T на відстані до 100 м без обмежень, що робить її стандартом для
сучасних корпоративних мереж, центрів обробки даних, а також для передачі
відео 4K/8K за протоколом HDBaseT та інших високошвидкісних додатків.
STP – захист від завад: екранована конструкція критично важлива в
середовищах із високим рівнем електромагнітних завад (поруч із силовими
кабелями, промисловим обладнанням, ліфтами) або при необхідності забезпечити
максимальну завадостійкість для систем відеоспостереження, медичного
обладнання, серверних приміщень.
Подвійний порт в одному модулі: два незалежні порти в одному механізмі
дозволяють економити місце на стіні, особливо при створенні
багатофункціональних блоків поряд з розетками та вимикачами.
Сумісність із високопотужним PoE++: завдяки якісним IDC-клемам та
екранованій конструкції розетка підтримує передачу живлення до 90 Вт
(802.3bt), що дозволяє живити потужні пристрої: PTZ-камери, відеодомофони з
підігрівом, точки доступу Wi‑6/7, світлодіодні світильники з PoE.
Надійність монтажу: маркування T568A/T568B, кольорова індикація пар та
продумана конструкція клем мінімізують ризик помилок. Екранована версія має
додатковий затискач для фіксації екрана кабелю, що забезпечує електричну
безперервність екранування по всій лінії.
Нетривіальні факти:
Категорія 6a (augmented) була введена саме для вирішення проблеми передачі
10GBASE‑T на повну відстань 100 м. Для досягнення цього були значно посилені
вимоги до перехресних завад (NEXT, PS‑NEXT, ACR-F) та зовнішніх перехресних
завад (ANEXT, PSA‑NEXT), які є критичними при прокладанні великих пучків
кабелів.
У розетках категорії 6a STP використовується багатошарова друкована плата з
компенсаційними схемами, що забезпечують надзвичайно низький рівень
перехресних завад між парами всередині одного порту та між двома портами в
одному корпусі.
Важлива особливість: для збереження параметрів категорії 6a екран кабелю
має бути безперервним від розетки до патч-панелі, а точка заземлення – лише
одна (зазвичай з боку комутаційного обладнання) для уникнення утворення
«земляних петель».
Монтажні зауваження:
Для підключення необхідно використовувати кабель з екрануванням (FTP, S/FTP
або інший тип STP). Дренажний провідник або фольга підключаються до
спеціального затискача на механізмі.
Обтиск IDC-клем виконується тільки спеціальним інструментом (кросовим
ножем). Використання викруток або інших непрофільних інструментів
неприпустиме.
Необхідно дотримуватися однакового стандарту підключення (T568A або T568B)
на обох кінцях лінії.
Для забезпечення параметрів категорії 6a важливо не розкручувати пари більш
ніж на 13 мм від точки затиску.
Заземлення екрана має бути виконане відповідно до вимог системи
вирівнювання потенціалів приміщення (через металевий підрозетник або окремий
провідник).
Гарантійний термін на виріб – 12 місяців за умови дотримання правил монтажу
та експлуатації. |
