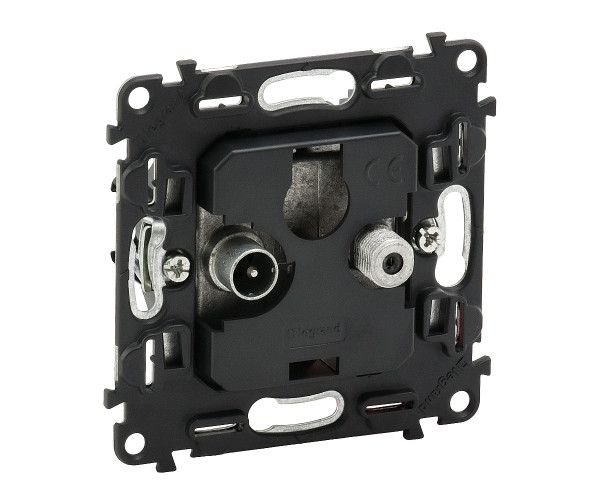

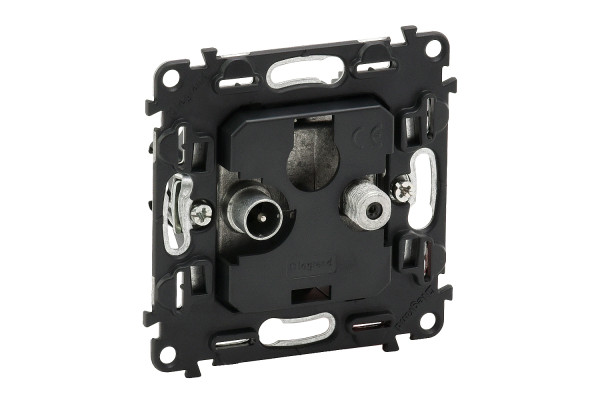

Розетка TV-SAT "зірка" 1 кабель,Valena IN'MATIC,753057

Виробники Legrand
Код товару: Legrand 753057
Відгуки: (0)
В наявності
Купити в один клік
Характеристики: (дивитися всі)
Герметичність, IP:
IP21
Головний матеріал:
Термопластик ABS-UV
Колір:
Інші
Опис виробу:
Кінцева розетка TV (SAT) 2 виходи
Комбінована телевізійно-супутникова розетка Legrand Valena IN’MATIC (арт. 753057) призначена для підключення телевізора та супутникового ресивера (або двох приймачів) через один коаксіальний кабель. Виріб виконаний у модульному форматі, сумісний з декоративними рамками та лицьовими панелями серій Valena (IN’MATIC, Allure, Life тощо). Встановлюється в стандартний підрозетник.

Конструкція та тип:
Розетка має два незалежних гнізда на лицьовій панелі – одне для телевізійного сигналу (TV, F-тип) та одне для супутникового (SAT, F-тип). На задньому боці розташований один вхід для підключення коаксіального кабелю (F-тип). Усередині корпусу встановлено диплексер (розділювач частот), який розділяє вхідний сигнал на два діапазони: низькочастотну частину (5–860 МГц) для ефірного/кабельного телебачення та високочастотну (950–2400 МГц) для супутникового сигналу. Така схема відповідає типу «зірка» (термінальна) – розетка є кінцевою в лінії, не має виходу для подальшого каскаду.

Технічні характеристики:

Хвильовий опір: 75 Ом.

Частотні діапазони:

TV-вихід: 5 – 860 МГц (FM-радіо, ефірне телебачення VHF/UHF, кабельне телебачення).

SAT-вихід: 950 – 2400 МГц (супутникове телебачення DVB‑S/S2, включно з сигналами LNB).

Внесене загасання (Insertion Loss):

TV-тракт: < 2,5 дБ (типово).

SAT-тракт: < 3,0 дБ (типово).

Ізоляція між виходами: > 25 дБ (забезпечує мінімальний взаємний вплив).

Згасання зворотних втрат (Return Loss): ≥ 10 дБ у кожному діапазоні.

Екранування: подвійне металеве екранування (корпус та внутрішній екран) для захисту від зовнішніх електромагнітних завад.

Підключення:
На задній панелі – один вхідний F-роз’єм (штекерний) для під’єднання коаксіального кабелю. На кабель необхідно обтиснути або накрутити F-штекер. Розетка не потребує додаткового живлення – пасивний диплексер не вносить суттєвих спотворень.

Переваги:

Економія кабелю: до однієї розетки підводиться лише один коаксіальний кабель замість двох. Це особливо актуально при модернізації проводки або в умовах обмеженого простору в кабельних каналах.

Універсальність: одночасно забезпечує доступ до ефірного/кабельного телебачення та супутникового сигналу. Ідеальне рішення для вітальні, спальні, готельних номерів тощо.

Чистота сигналу: завдяки вбудованому диплексеру сигнали не змішуються між собою, що виключає взаємні завади. Кожен вихід отримує свій частотний діапазон з мінімальними втратами.

Сумісність: підходить для будь-яких систем – ефірної, кабельної, супутникової (однокабельні системи з універсальними конвертерами або стандартні схеми з окремими кабелями для LNB).

Модульність: встановлюється в одну рамку Valena IN’MATIC, дозволяючи створювати блоки з розетками, вимикачами та іншими пристроями.

Нетривіальні факти:

Конструкція «зірка» з одним кабелем часто називається «TV/SAT на одному кабелі» (single-cable solution). Вона використовується там, де від мультисвітча (мультисвітч) або конвертера з двома виходами (unicable) прокладено лише один кабель, а в кімнаті потрібно мати дві окремі точки підключення – для телевізора та ресивера.

Внутрішній диплексер має високі параметри ізоляції, що дозволяє одночасно працювати з супутниковим ресивером (який подає напругу живлення LNB 13/18 В) та телевізором без ризику пошкодження обладнання. Постійна складова напруги проходить тільки через SAT-вихід, а TV-вихід гальванічно розв’язаний.

У сучасних системах така розетка може використовуватися для прийому сигналів DVB‑T2 (цифрове ефірне телебачення) та супутникового телебачення в стандарті DVB‑S2, включно з сигналами 4K UHD.

Монтажні зауваження:

Для підключення використовуйте коаксіальний кабель з хвильовим опором 75 Ом (наприклад, RG‑6, SAT‑703). На кабель обтискається F-штекер (обтискний або накручуваний), який потім нагвинчується на вхідний F-роз’єм розетки.

При необхідності прокладання кабелю в стіні залиште запас довжини (не менше 100 мм) для зручності монтажу.

Не використовуйте цю розетку в прохідних схемах (з’єднання декількох розеток послідовно) – вона призначена тільки для кінцевого підключення.

Для систем з унікабельними конвертерами (Unicable) переконайтеся, що частоти диплексера не перетинаються зі смугами, які використовуються для управління LNB – це стандартне рішення, сумісне з більшістю пристроїв.

Гарантійний термін на виріб – 12 місяців за умови дотримання правил монтажу та експлуатації.
Герметичність, IP:
IP21
Головний матеріал:
Термопластик ABS-UV
Колір:
Інші
Опис виробу:
Кінцева розетка TV (SAT) 2 виходи
Покриття поверхні:
Матовий (-а)
Серія:
Valena IN'MATIC
Спосіб кріплення:
Прихований монтаж
