Телевізійна

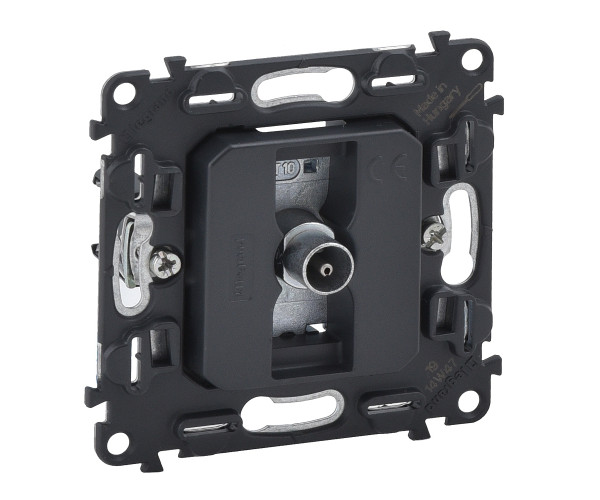

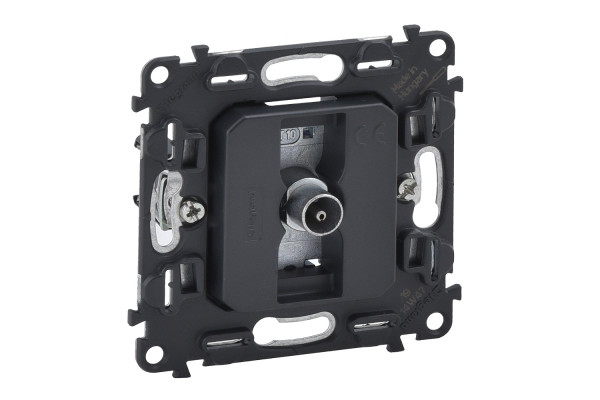

розетка Legrand Valena IN’MATIC (арт. 753051) призначена для підключення
телевізора, радіоприймача або супутникового ресивера до антенної мережі.
Виріб виконаний у модульному форматі, сумісний з декоративними рамками та
лицьовими панелями серій Valena (IN’MATIC, Allure, Life тощо). Конструкція
передбачає встановлення в стандартний підрозетник.
Тип розетки: «зірка» (термінальна). Це означає, що розетка є кінцевою в
антенній лінії та має один вхід (на відміну від прохідних або розгалужувальних
моделей). Вона не має вихідного гнізда для продовження лінії, що забезпечує
мінімальне загасання сигналу та виключає втрати, пов’язані з надлишковими
відгалуженнями.
Тип з’єднання: штекер (штепсельний) – на лицьовій панелі розташоване
різьбове гніздо типу F (F‑connector) або стандартне коаксіальне гніздо IEC
(залежно від ринку; в більшості випадків для арт. 753051 використовується
F-тип, який є стандартом для супутникового та кабельного телебачення).
Штекерне з’єднання забезпечує надійний контакт із низьким перехідним опором
та хорошим екрануванням.
Технічні характеристики:
Хвильовий опір: 75 Ом – стандартне значення для телевізійних і супутникових
систем.
Діапазон частот: від 5 до 2400 МГц (охоплює всі діапазони: FM-радіо, ефірне
телебачення (UHF/VHF), кабельне телебачення, супутникове телебачення
(DVB‑S/S2)).
Згасання зворотних втрат (Return Loss): ≥ 10 дБ у всьому діапазоні, що
свідчить про високий рівень узгодження та мінімальне відбиття сигналу.
Екранування: подвійне металеве екранування (корпус розетки та внутрішній
екран), що забезпечує захист від зовнішніх електромагнітних завад (EMI) та
запобігає випромінюванню сигналу назовні.
Конструктивні особливості:
Клеми підключення: на зворотному боці механізму розташований коаксіальний
вхід (зазвичай різьбовий F-тип або гвинтовий затискач для центральної жили та
екрана). Підключення кабелю виконується без паяння – за допомогою обтиску або
накручування F-роз’єму на кабель. Для кабелів із суцільною центральною жилою
(наприклад, RG‑6) це забезпечує надійний механічний та електричний
контакт.
Модульність: механізм фіксується в будь-якій рамці Valena IN’MATIC, що
дозволяє створювати комбіновані блоки з розетками, вимикачами та іншими
пристроями.
Корпус: виготовлений з ударостійкого самозатухаючого полікарбонату (клас
горючості V‑0 за UL 94).
Переваги:
Термінальне виконання («зірка»): ідеально підходить для систем, де кожна
точка підключення є кінцевою – наприклад, для супутникового телебачення
(кожен ресивер потребує окремого кабелю від конвертера) або для ефірного
телебачення з індивідуальним підведенням до кожної кімнати.
Високочастотні характеристики: робочий діапазон до 2400 МГц дозволяє
використовувати розетку не лише для традиційного телебачення, але й для
супутникових систем (DVB‑S2), а також для передачі сигналів широкосмугового
інтернету (DOCSIS) через коаксіальний кабель.
Надійне екранування: подвійне екранування забезпечує захист від завад, що
особливо важливо при прокладанні антенних кабелів поряд із силовими лініями
або в багатоквартирних будинках із великою кількістю електроприладів.
Простий монтаж: підключення через F-роз’єм не потребує спеціальних
інструментів (крім обтискних кліщів для F-наконечників) і дозволяє швидко
виконати монтаж без паяння.
Нетривіальні факти:
Термін «зірка» (star) в антенних розетках означає, що пристрій має лише
один вхід і не має виходу для подальшого каскаду. Це зменшує загасання
сигналу на 3–5 дБ порівняно з прохідними розетками, де частина енергії йде на
продовження лінії.
F-роз’єм (розроблений у 1950‑х роках для кабельного телебачення) став
стандартом завдяки своїй простоті, надійності та здатності працювати на
частотах до 3 ГГц. На відміну від застарілих IEC-гнізд, F-тип забезпечує
постійний хвильовий опір 75 Ом без стрибків імпедансу, що критично для
супутникових сигналів.
У сучасних системах «розумного дому» коаксіальна розетка може
використовуватися не лише для TV, але й для передачі даних за технологією
MoCA (Multimedia over Coax), що дозволяє створити домашню мережу зі швидкістю
до 2,5 Гбіт/с за допомогою вже прокладеного телевізійного кабелю.
Монтажні зауваження:
Для підключення необхідно використовувати коаксіальний кабель з хвильовим
опором 75 Ом (наприклад, RG‑6, SAT‑703). Центральна жила має бути цілою, без
задирок.
Якщо розетка оснащена F-гніздом, на кабель слід накрутити F-штекер
(обтискний або накручуваний). При накручуванні важливо, щоб екрануюча оплетка
щільно контактувала з різьбовою частиною штекера.
Для кабелів із суцільною центральною жилою (solid copper) рекомендується
використовувати обтискні F-штекери з підтримкою діаметра жили 1,0–1,1
мм.
Не допускається підключення кабелю без F-штекера безпосередньо до гвинтових
клем – це може призвести до погіршення параметрів узгодження та появи
завад.
Гарантійний термін на виріб – 12 місяців за умови дотримання правил монтажу
та експлуатації. |
